Voor het selecteren van de juiste vloeistofregelcomponenten is het nodig dat de vermogensbehoefte wordt afgewogen tegen de systeemefficiëntie. Het te klein maken van een klep veroorzaakt overmatige warmteontwikkeling. Het creëert ook beperkende drukvallen. Te grote afmetingen leiden tot een slechte meetnauwkeurigheid. Het drijft onnodige componentkosten op. Voor mobiele en industriële hydraulische systemen biedt de DCV-serie veelzijdigheid in secties. Ingenieurs evalueren routinematig de varianten van 60 l/min, standaard 100 l/min en heavy-duty 140 l/min. Het selecteren van het verkeerde debiet beperkt de capaciteit van de machine.

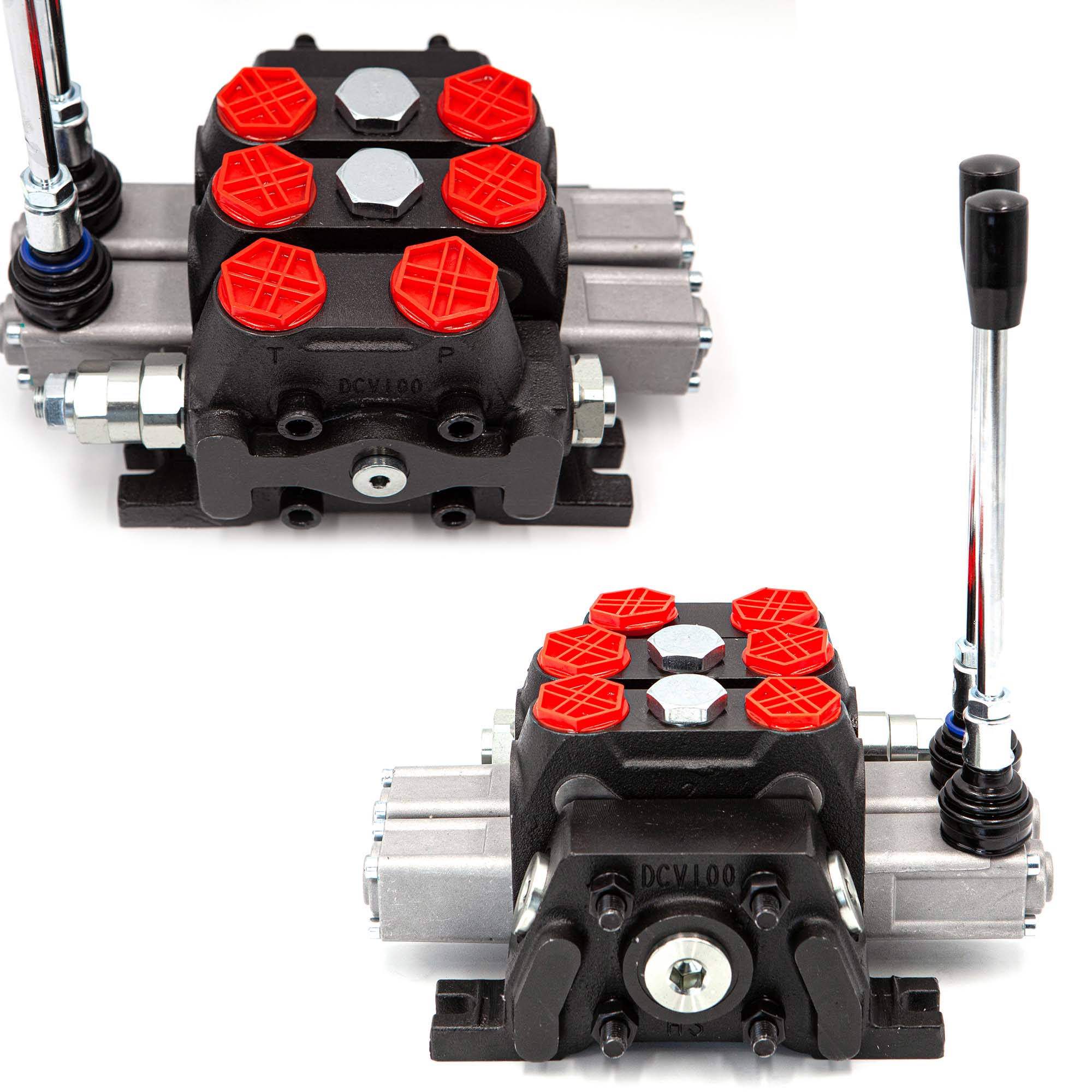

Deze gids vergelijkt de operationele limieten van de DCV100 60L/min regelklep tegen de DCV100 140L/min regelklep . Wij bieden een gestructureerd technisch raamwerk voor de juiste klepafmetingen. Je leert hoe je stroomsnelheden kunt optimaliseren en veelvoorkomende technische valkuilen kunt vermijden. Een juiste dimensionering verbetert direct de cyclustijden en de betrouwbaarheid van het systeem.
Debiet bepaalt warmte en efficiëntie: De klepafmetingen moeten rekening houden met de piekretourstroom, en niet alleen met de pomptoevoer, om overmatig drukverlies (ΔP) te voorkomen.
Toepassingen van 60 l/min: Ideaal voor hulpcircuits, compacte landbouwmachines en aanbouwdelen die nauwkeurige dosering met laag debiet vereisen.
Toepassingen van 140 l/min: Noodzakelijk voor hoofdaandrijfcircuits, zwaar grondverzetmaterieel (bijv. scooptrams) en gelijktijdige werking met meerdere actuatoren.
Sectionaal vs. Monoblock: Sectionele DCV-kleppen maken modulaire integratie mogelijk van ontlastkleppen, 4-weg spoelen met 3 standen en handmatige bediening met veerretour, afgestemd op de exacte machinespecificaties.
Een verkeerd gedimensioneerde richtingsregelklep heeft een directe invloed op de prestaties van de machine. Het verkort de cyclustijden en vermindert het brandstofverbruik. Deze problemen komen voort uit het verlies aan hydraulisch vermogen. Wanneer een hydraulisch systeem vloeistof door een beperkte doorgang dwingt, wordt energie omgezet in warmte. U verliest productief mechanisch werk. Door dit bedrijfsprobleem vroegtijdig aan te pakken, voorkomt u kostbare machine-uitval.
De drukvalregel (ΔP) bepaalt de systeemefficiëntie. Vloeistof ondervindt weerstand terwijl het door klepgalerijen beweegt. Het forceren van 100 l/min door een klep met een vermogen van 60 l/min veroorzaakt exponentiële problemen. De drukval schaalt niet lineair. Het piekt dramatisch. Deze enorme drukval vertaalt zich rechtstreeks in extreme warmteontwikkeling. Warmte vermindert de viscositeit van de hydraulische olie. Het versnelt de slijtage van de afdichtingen en ruïneert interne O-ringen.
Veel ingenieurs trappen in de valkuil van overdimensionering. Ze gaan ervan uit dat grotere kleppen een veiligere veiligheidsmarge bieden. Standaard de grootste klep gebruiken is een vergissing. Te grote kleppen verpesten de fijne spoeldosering. Operators verliezen de precisiecontrole tijdens delicate machinebewegingen. Een enorme klep introduceert ook een zwaarder fysiek gewicht. Het vereist een groter montageoppervlak op compacte machines. Bovendien krijgt u te maken met hogere initiële aanschafkosten voor onnodige capaciteit.
De configuratie van 60 l/min zorgt voor een zeer nauwkeurige vloeistofregeling. Het verwerkt lagere stroomvolumes efficiënt. Ingenieurs ontwerpen deze modellen voor systemen die lagere piekstromen produceren. Ze werken het beste bij een standaard pompvermogen van 40-50 l/min. Het blijft veilig om de stroom dichtbij het absolute maximum van 60 l/min te brengen. Het handhaven van een kleine marge zorgt echter voor optimale thermische prestaties.
Meestal zien we deze variant ingezet in specifieke apparatuurcategorieën. Overweeg deze ideale gebruiksscenario's:
Compacte mobiele machines, waaronder minigraafmachines en kleine schranken.
Compacte landbouwtrekkers die een responsieve bediening van het werktuig nodig hebben.
Secundaire hulpfuncties op veel grotere machines.
Hydraulische klemmechanismen, stabilisatoren en stempels.
Prestatiegegevens geven de voorkeur aan de maat van 60 l/min vanwege de gevoeligheid. Het handhaaft een aanzienlijk lagere drukval bij standaarddebieten van 40 l/min. Het interne ontwerp is voorzien van nauwere spelingen tussen spoel en boring. Deze nauwe toleranties maken een zeer gevoelige handmatige bediening mogelijk. Bestuurders kunnen de bedieningshendels gemakkelijk in beweging brengen. Ze zorgen voor soepele, voorspelbare cilinderbewegingen tijdens delicate operaties.
Zware machines vereisen een enorme vloeistofoverdracht. De variant met hoge capaciteit van 140 l/min voldoet aan deze extreme eisen. Het biedt enorme interne stroomgalerijen. Het ondersteunt vloeistofbewegingen met hoge snelheid veilig. Deze variant verwerkt enorme vloeistofvolumes tijdens snelle actuatorcycli. Het blinkt uit in extreme industriële omgevingen.
Deze enorme stroomcapaciteit is geschikt voor veeleisende toepassingen. Ideale gebruiksscenario's zijn onder meer:
Primaire bedieningscircuits in zware bouwmachines.
Grote mijnbouwvoertuigen, zoals scooptrams en enorme wielladers.
Veelgevraagde hydraulische motoren die roterende aandrijvingen aandrijven.
Cilinderoperaties met een groot kaliber die extreme ladingen heffen.
De ontwerpvoordelen zijn volledig gericht op het beheer van de vloeistofsnelheid. Grotere interne galerijafmetingen kunnen moeiteloos hogesnelheidsretourvloeistof verwerken. Ze voorkomen stromingsknelpunten in het kleplichaam. Beperkende knelpunten leiden er vaak toe dat de ontlastklep voortijdig wordt geopend. De 140 L/min-variant elimineert dit risico. Het zorgt ervoor dat het systeem soepel blijft werken onder zware belasting. Het vermindert ook problemen met thermische uitzetting tijdens continu zwaar gebruik.
Het juiste selecteren Directionele regelklep vereist een gestructureerde aanpak. Het raden van stroomsnelheden leidt tot systemische fouten. Volg dit sequentiële raamwerk om een nauwkeurige maatvoering te garanderen.
U mag de maatvoering niet uitsluitend baseren op de limieten van de pomptoevoer. De pompopbrengst bepaalt alleen het binnenkomende vloeistofvolume. De implementatierealiteit vereist onderzoek naar hydraulische cilinders. U moet rekening houden met het verschiloppervlak van deze cilinders. Een terugtrekkende cilinder duwt vloeistof uit het uiteinde van de dop. Het dopuiteinde bevat een groter vloeistofvolume dan het staafuiteinde.
Dit terugkerende vloeistofvolume overschrijdt gemakkelijk de pomptoevoersnelheid. Door het terugtrekken kan aanzienlijk meer vloeistof door de klep worden teruggeduwd. Als u de klep dimensioneert op basis van alleen de pompstroom, smoort de retourstroom. Dit veroorzaakt enorme drukpieken. Bereken altijd de maximale retourstroomsnelheid voordat u uw keuze definitief maakt.
De stroomcapaciteit vertegenwoordigt slechts de helft van de technische vergelijking. Drukclassificaties maken het plaatje compleet. U moet het materiaal van het klephuis grondig controleren. Standaard gietijzer is geschikt voor vele toepassingen. Nodulair gietijzer biedt echter een superieure treksterkte. Het kan beter omgaan met extreme drukomgevingen.
De behuizing moet de continue werkdruk veilig kunnen verdragen. Het moet ook piekschokbelastingen veilig opvangen. Zware machines ondervinden plotselinge mechanische schokken tijdens het graven of tillen. Deze mechanische schokken vertalen zich in hydraulische drukpieken. Zorg ervoor dat de door u geselecteerde klepwaarde deze intermitterende schokbelastingen overschrijdt.
Spoollogica bepaalt hoe vloeistof door het systeem stroomt. U moet spoeltypes selecteren op basis van uw pomparchitectuur. Open center spoelen werken naast pompen met vaste verplaatsing. Ze voeren vloeistof terug naar de tank tijdens neutrale posities. Spoelen met gesloten midden worden gecombineerd met pompen met variabel slagvolume. Ze blokkeren de stroom om standby-druk op te bouwen.
Evalueer uw handmatige bedieningsfuncties zorgvuldig. Standaard 4-weg 3-positie configuraties domineren de markt. U moet kiezen tussen veerretour- en palmechanismen. Door de veerretour wordt de spoel automatisch gecentreerd bij het loslaten. Palmechanismen houden de spoel in een verschoven positie. Selecteer het mechanisme dat past bij uw veiligheidseisen voor de machinist.
Machineontwerpen evolueren snel. U moet de behoefte aan modulariteit evalueren. Monoblokkleppen bieden een compacte oplossing uit één stuk. Ze missen echter uitbreidingsmogelijkheden. Sectionaalkleppen bieden een enorme flexibiliteit. Hiermee kunt u afzonderlijke functionele segmenten op elkaar stapelen.
Bepaal of toekomstige machine-iteraties extra actuatoren vereisen. Mogelijk hebt u later een extra hulpcircuit nodig. Door sectie-uitbreiding kunt u eenvoudig functionele segmenten toevoegen. U vermijdt het vervangen van de gehele kleppenbank. Deze modulaire aanpak bespaart engineeringtijd bij toekomstige machine-upgrades.
Referentietabel klepspecificaties
Specificatieparameter |
60 l/min Variant |
140 l/min Variant |
|---|---|---|
Optimale pompopbrengst |
40 - 50 l/min |
100 - 130 l/min |
Maximale veilige stroom |
60 l/min |
140 l/min |
Primaire toepassing |
Hulp-/compacte machines |
Hoofdaandrijving / Zwaar grondverzet |
Nauwkeurigheid van spoelmeting |
Hoog (kleine speling) |
Standaard (focus op hoog volume) |
Interne galerijgrootte |
Standaard |
Vergroot voor retoursnelheid |
Het selecteren van de klep vertegenwoordigt de eerste fase. De implementatie brengt specifieke technische risico's met zich mee. Het komt regelmatig voor dat poortgroottes niet overeenkomen. U loopt het risico dat de afmetingen van de kleppoorten niet overeenkomen met bestaande slangassemblages. Gemeenschappelijke standaarden zijn onder meer BSP, NPT en SAE O-ringbaas. Een mismatch dwingt ingenieurs om restrictieve adapters te gebruiken. Deze adapters veroorzaken ernstige stroombeperkingen. Ze introduceren plaatselijke drukval direct bij de klepinlaat.
De gevoeligheid voor besmetting vereist strikte aandacht. Kleppen met een hoger debiet verwerken dagelijks enorme vloeistofvolumes. Kleppen die in de buurt van de maximale capaciteit werken, zijn zeer gevoelig voor vloeistofverontreiniging. Puin beschadigt de interne spoel en komt snel terecht. U moet strikte ISO-filtratievereisten schetsen. Het handhaven van vloeistofreinheid volgens de ISO 4406-normen voorkomt voortijdig vastlopen van de spoel. Het beschermt ook interne terugslagkleppen tegen defecten aan de zitting.
Beperkingen in de toeleveringsketen hebben invloed op de productietijdlijnen. Standaardmodellen van 60-100 l/min blijven zeer gecommoditiseerd. Distributeurs hebben ze wereldwijd op voorraad. Sterk op maat gemaakte sectieconfiguraties van 140 l/min vertellen een ander verhaal. Deze gespecialiseerde assemblages vereisen vaak langere doorlooptijden voor B2B-inkoop. U moet met deze doorlooptijden rekening houden in uw productieschema. Vroegtijdig technisch advies voorkomt kostbare vertragingen aan de assemblagelijn.
Het dimensioneren van een directionele regelklep is een strikte evenwichtsoefening. U moet de limieten voor de vloeistofsnelheid afwegen tegen de precisie van de besturing. Onderdimensionering genereert systeemvernietigende hitte. Overdimensionering verspilt kapitaal en vernietigt de controle van de operator. De juiste keuze stabiliseert de machineprestaties onmiddellijk.
Gebruik duidelijke shortlistlogica voor uw projecten. Kies de variant van 60 l/min voor hulpcircuits en compacte precisie. Selecteer de variant van 140 l/min voor primaire circuits met een hoog volume en zwaar gebruik. Geef tijdens berekeningen altijd prioriteit aan het maximale cilinderretourdebiet.
Neem vandaag nog proactieve volgende stappen. Moedig uw ingenieurs en inkoopmanagers aan om de officiële drukvalcurven te bekijken. Analyseer de ΔP versus stroomdiagrammen nauwgezet. Raadpleeg een technisch specialist om de spoelconfiguraties en poortgroottes af te ronden. Precisietechniek garandeert in dit stadium hydraulische betrouwbaarheid op de lange termijn.
A: Het forceren van een overmatige stroom veroorzaakt een ernstige drukval. Deze beperking genereert snel overmatige hitte. De extreme temperaturen veroorzaken vloeistofdegradatie en afbraak van de viscositeit. Thermische uitzetting in het kleplichaam kan leiden tot ernstige vastlopen van de spoel. Dit beschadigt uiteindelijk de interne afdichtingen en stopt de werking van de machine volledig.
A: Over het algemeen niet. Sectionele kleppen maken gebruik van specifieke trekstangassemblages. Het combineren van verschillende boring- en plakgroottes brengt fysieke montagebeperkingen met zich mee. Ze vereisen bijpassende interne galerijuitlijningen. Er bestaan ook hydraulische beperkingen, omdat het mengen van extreme stroomverschillen de retourleidingdruk compliceert. Voor zeer verschillende stroomvereisten moet u aparte kleppenbanken gebruiken.
A: Deze terminologie beschrijft de spoelfunctionaliteit. '4-weg' geeft vier werkpoorten aan (druk, tank, A en B). '3-positie' betekent dat de spoel in drie modi verschuift: uitschuiven, intrekken en een neutraal midden. 'Veerretour' duidt op een mechanisch veermechanisme. Het dwingt de spoel automatisch terug naar neutraal wanneer de operator de hendel loslaat.
