La conception des camions-bennes implique un conflit technique constant et aux enjeux élevés. Les constructeurs et les opérateurs doivent maximiser l’angle d’éjection de la charge utile tout en se conformant strictement aux contraintes d’espace très rigides du châssis. Le choix de mauvaises dimensions de cylindre entraîne de graves conséquences en aval. Cela va bien au-delà du simple fait de constater de mauvaises performances de déversement sur un chantier. Un dimensionnement incorrect entraîne directement des échecs de montage du lit, des cycles de déversement extrêmement instables ou des événements de chargement latéral catastrophiques. Vous avez besoin d'une méthodologie très claire pour équilibrer l'encombrement rétracté par rapport à vos besoins d'extension totaux. Ce guide explique exactement comment évaluer et spécifier le bon cylindre pour votre châssis commercial spécifique. Vous apprendrez à naviguer dans les rapports géométriques critiques entre le point de charnière arrière du camion et les supports de montage principaux. Nous explorerons comment la course et les dimensions rétractées interagissent, garantissant une éjection de matériau sûre, fiable et complète au cours de chaque cycle opérationnel.
La longueur fermée dicte strictement le montage du cadre, le placement des tourillons et la hauteur de repos du lit.
La course du vérin hydraulique détermine l'angle de déversement final ; un mauvais calcul des points de levier peut laisser des charges collantes bloquées dans le lit.
L'augmentation des étages de vérins télescopiques améliore le rapport course/longueur fermée, mais introduit des variables de maintenance complexes telles qu'un mauvais étagement de rétraction.
Des spécifications précises nécessitent de prendre en compte une marge de sécurité à tête morte pour éviter un enfoncement mécanique sous charge.
Les ingénieurs doivent établir des définitions précises avant d’évaluer diverses options hydrauliques. La longueur rétractée broche à broche mesure l’enveloppe physique lorsque l’unité est complètement repliée. La course opérationnelle totale représente la distance linéaire maximale parcourue par la tige interne et les manchons. Les vérins standard à tige unique échouent souvent complètement dans les applications de benne basculante à usage intensif. Ils ne peuvent tout simplement pas atteindre des taux d'extension élevés avec des empreintes de montage très confinées. Cette limitation physique rend les conceptions télescopiques absolument obligatoires. Ces unités spécialisées abritent plusieurs manchons internes imbriqués pour offrir une portée maximale dans un espace minimum du châssis.
Vous ne devez pas considérer cette décision technique comme un simple choix d’une taille pratique. Considérez plutôt cela comme le calcul d’un rapport géométrique strict. Nous devons parfaitement équilibrer le point de charnière arrière du camion, la position du support de montage avant et l'arc de levage requis. Une petite erreur de calcul détruit ici l’efficacité globale du levage. Cela exerce des contraintes mécaniques importantes et inutiles sur le châssis et les longerons de carrosserie. Vous devez harmoniser les course du vérin hydraulique avec l'enveloppe de montage disponible pour garantir un fonctionnement fiable et à long terme. Chaque fraction de pouce compte lorsqu’il s’agit de charges utiles lourdes. Une géométrie appropriée garantit une puissance de levage maximale sans surcharger l'intégrité structurelle du véhicule.

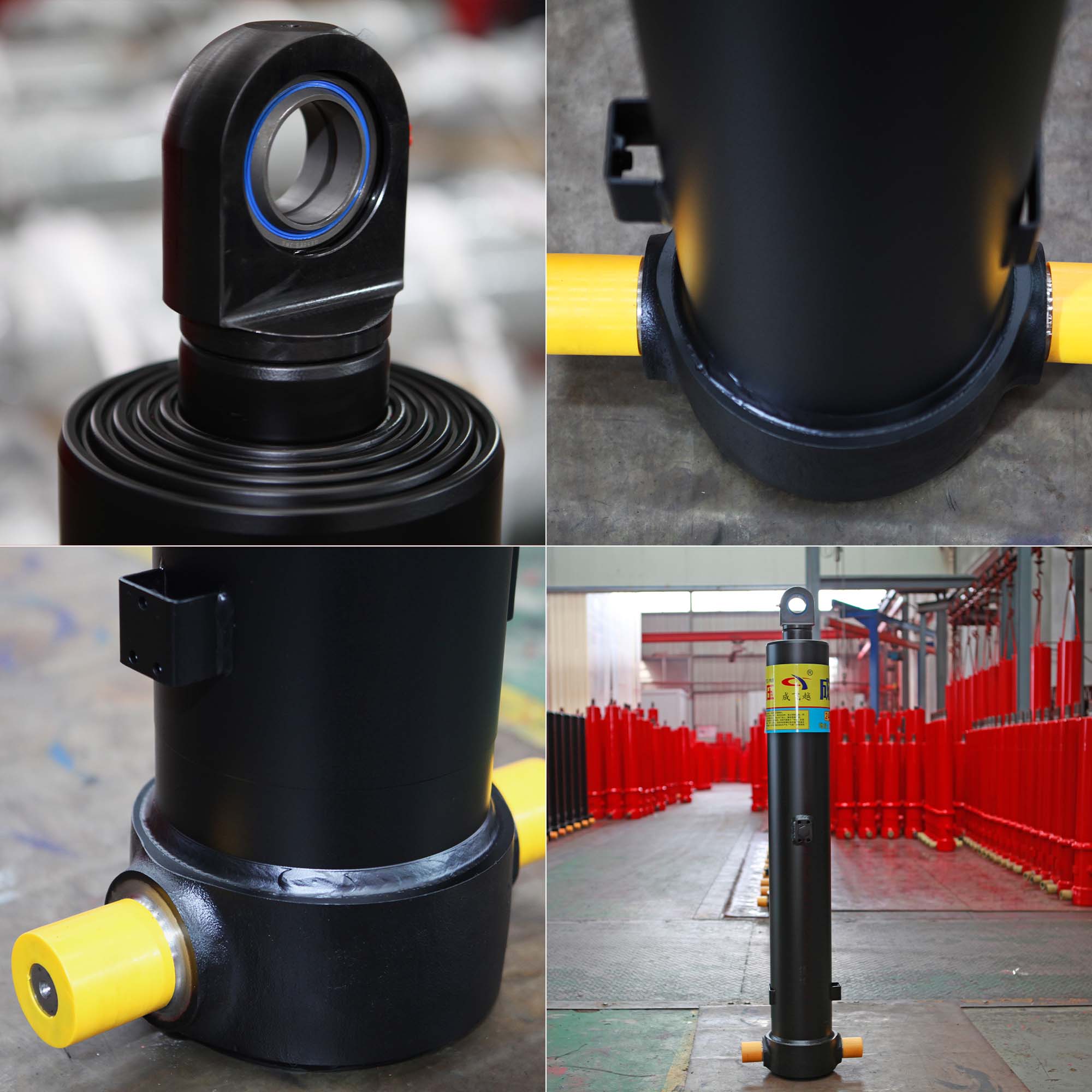

Un bon montage commence toujours par une évaluation précise des dimensions rétractées de votre équipement. Vous devez mesurer correctement l’enveloppe de l’état de repos pour éviter des erreurs d’installation coûteuses. Mesurez toujours du centre de la broche au centre de la broche ou du centre du tourillon au centre de la broche. Ne mesurez jamais uniquement le corps extérieur du canon. Cette mesure critique broche à broche dicte strictement la position physique de repos de votre benne basculante.
Cette dimension influence fortement la profondeur requise de la « niche » de la benne. La niche est l'évidement spécialisé fabriqué à l'avant de la benne. Une unité rétractée plus longue nécessite une niche beaucoup plus profonde pour maintenir un profil de lit bas et aérodynamique. De plus, cette mesure dicte la garde au sol globale de votre châssis. Vous devez vous assurer que les supports de tourillon inférieurs ne pendent pas dangereusement bas sous les longerons du châssis du camion.
Sur-spécification du la longueur fermée crée de graves risques de mise en œuvre. Si le cylindre est physiquement trop long, la benne ne peut pas affleurer le châssis. Il reposera entièrement au-dessus des rails du châssis. Cela élève artificiellement le centre de gravité du véhicule. Un centre de gravité élevé compromet gravement la stabilité de conduite sur autoroute. Cela augmente considérablement les risques de retournement pendant le transport et rend les virages à grande vitesse extrêmement dangereux pour l'opérateur.
L'éjection des matériaux repose entièrement sur la gravité et un effet de levier mécanique précis. Les critères de réussite standard de l'industrie ciblent généralement un domaine très spécifique. angle de déversement . Les opérateurs ont généralement besoin d'une inclinaison de 45 à 50 degrés pour les applications standard. Le gravier sec et la terre végétale glissent facilement aux angles inférieurs. Cependant, les matériaux collants comme l'argile humide ou l'asphalte gelé nécessitent des angles beaucoup plus raides pour dégager complètement le lit.
Vous devez effectuer une rétro-ingénierie de la distance d'extension requise pour atteindre ces objectifs. Commencez vos calculs à l’emplacement de l’axe de charnière arrière. Mesurez la distance linéaire exacte entre cette charnière arrière et le point de pivotement de montage du cylindre inférieur. Utilisez la trigonométrie de base pour cartographier l’arc de levage vertical requis. Ce cadre mathématique fondamental révèle l'exact longueur de course du cylindre nécessaire pour atteindre votre inclinaison cible en toute sécurité.
Les experts en hydraulique conseillent fortement de prévoir une marge de sécurité faisant autorité. Vous devez soustraire environ 1/2 à 1 pouce de votre course maximale calculée mathématiquement. Cette marge vitale empêche le cylindre de se retrouver structurellement en position morte lors de l'extension maximale. Une tête morte se produit lorsque les manchons internes heurtent violemment leurs bagues d'arrêt physiques sous pleine pression hydraulique. L'intégration de cette marge de sécurité protège les joints internes délicats, réduit la fatigue du métal et empêche activement l'éclatement catastrophique du canon sous de lourdes charges.

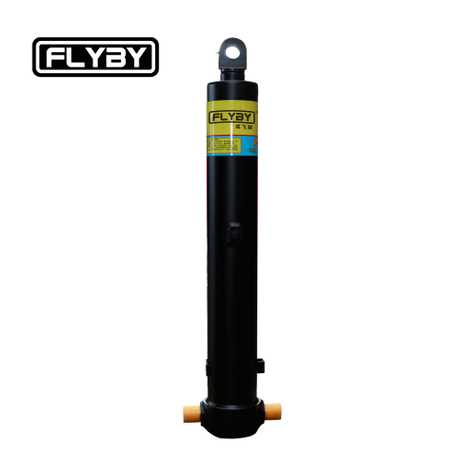

Vous pouvez emballer une énorme portée verticale dans des espaces remarquablement restreints en ajoutant des manchons internes imbriqués. Répartir le mouvement total sur 3, 4 ou 5 Les étages à cylindre télescopiques permettent une extension massive à partir d'une base très compacte. Chaque manchon successif glisse de manière transparente depuis l'intérieur du plus grand corps extérieur à mesure que la pression augmente.
Cette conception à manches multiples introduit des compromis de performances spécifiques.
Intégration du châssis : une unité à plusieurs étages s'adapte à des contraintes de montage beaucoup plus strictes. Il permet des angles d'éjection beaucoup plus raides sans modifier les dimensions de votre cadre de base.
Coût et maintenance : un nombre d'étapes plus élevé signifie des coûts de fabrication plus élevés et davantage de joints internes à entretenir. Ils présentent également une rigidité structurelle légèrement réduite lors de l’extension maximale.
Exigences du système : Plus d'étapes nécessitent un volume de fluide considérablement accru de votre pompe hydraulique principale et de votre réservoir de stockage.
Analyse de la configuration de la scène télescopique
Nombre d'étapes |
Contrainte de profil rétracté |
Impact sur les coûts relatifs |
Exigence de volume de liquide |
|---|---|---|---|
3 étapes |
Nécessite un espace de montage modéré |
Investissement initial réduit |
Capacité du réservoir standard |
4 étapes |
S'adapte aux conceptions de châssis serrées |
Investissement modéré |
Exigence de volume élevé |
5 étapes |
Convient aux empreintes ultra-compactes |
Investissement premium |
Capacité maximale du réservoir |
Vous devez également soigneusement considérer les conceptions opérationnelles à simple effet par rapport aux conceptions opérationnelles à double effet. Les systèmes à simple effet à chute par gravité dominent l'industrie des camions-bennes. Ils comptent simplement sur le poids physique du lit lourd pour repousser le fluide hydraulique dans le réservoir. Parfois, les applications nécessitent une rétraction motorisée. Cela limite vos configurations de scène disponibles. Les unités à double effet nécessitent des systèmes de ports internes complexes. Cette complexité interne ajoute un volume important à l’enveloppe rétractée par rapport aux systèmes standard à chute par gravité.
Les opérations réelles exposent systématiquement ces systèmes mécaniques complexes à des contraintes physiques extrêmes. Une mauvaise mise en scène de rétraction représente une défaillance opérationnelle très courante et frustrante. Une unité à 4 étages peut s'étendre parfaitement en douceur mais raccrocher pendant le cycle de rétraction par gravité. Les pièges à pression internes ou les rayures physiques graves provoquent le grippage de sections individuelles. Cette perturbation de la séquence entraîne des chutes soudaines et violentes du lit alors que la pression emprisonnée finit par s'égaliser.
Maximiser votre extension physique amplifie également considérablement la vulnérabilité du système aux forces latérales. Lorsqu'elles sont complètement déployées, les manchons imbriqués agissent exactement comme un levier long et fragile. Si un conducteur gare le châssis sur un terrain irrégulier et en pente, la lourde charge utile se déplace latéralement. Cette dangereuse charge latérale plie les tiges de chrome et brise complètement les anneaux internes du presse-étoupe. Les unités télescopiques sont conçues uniquement pour pousser verticalement, jamais pour résister aux forces latérales horizontales.
L’alignement du montage reste absolument critique tout au long de l’arc de levage. Vous devez utiliser des roulements sphériques à alignement automatique ou garantir un nivellement précis des tourillons lors de l'installation. Si les broches de montage supérieure et inférieure se désalignent de quelques degrés seulement, l'unité se coince. La liaison crée une friction interne massive, détruisant les joints prématurément et déformant de manière permanente les fûts extérieurs en acier.
La sélection de l’unité hydraulique parfaite nécessite une approche méthodique et systématique. Nous vous recommandons de suivre cette liste de contrôle stricte des spécifications avant de finaliser toute commande d'équipement :
Vérifiez précisément l’espace de montage disponible sur le châssis pour déterminer votre empreinte rétractée maximale absolue.
Calculez la distance de levage charnière-axe requise en fonction de votre angle d'éjection cible et du type de charge utile.
Sélectionnez le nombre d’étapes approprié nécessaire pour combler l’écart entre les limites d’espace et les besoins d’extension.
Adaptez exactement le déplacement total de fluide requis à la capacité de la pompe de votre système et à la capacité du réservoir hydraulique.
Vous devez ensuite décider stratégiquement de vos principales actions d’approvisionnement. Les configurations standard disponibles dans le commerce fonctionnent exceptionnellement bien pour les bennes basculantes rectangulaires conventionnelles. Ils offrent des coûts nettement inférieurs et une disponibilité immédiate des pièces. Ils conviennent parfaitement aux camions de gravier standards.
Cependant, les bennes non standards nécessitent souvent la mise en service de cylindres usinés sur mesure. Si vous utilisez des bacs à roches robustes, des charrues municipales spécialisées ou des carrosseries de démolition à angle extrême, la fabrication sur mesure garantit un montage sûr et approprié. Les spécifications personnalisées évitent les inadéquations dangereuses des équipements qui compromettent souvent la sécurité globale du véhicule. Donnez toujours la priorité à la sécurité structurelle plutôt qu’à des économies mineures lors de la finalisation de la construction de vos équipements lourds.
Équilibrer l’empreinte physique et la capacité d’extension reste un exercice strict de géométrie et de physique précises. Il ne s’agit jamais de conjectures ou d’estimations approximatives. Vous devez respecter profondément les limites physiques structurelles du châssis de votre véhicule. Assurez-vous que vos mesures de conception reflètent les distances réelles entre broches plutôt que les longueurs approximatives du canon. Tenez toujours compte d’une marge opérationnelle sûre pour protéger les joints internes d’un enfoncement mécanique destructeur.
Rassemblez les mesures précises de votre châssis, votre capacité de charge utile maximale et l'angle d'éjection du matériau cible. Apportez ces spécifications détaillées à un ingénieur hydraulique hautement qualifié. Ils finaliseront la conception de votre système de manière sûre et efficace. Un alignement approprié et une géométrie précise garantissent le fonctionnement fluide et fiable de votre équipement lourd sur chaque chantier.
R : Vous devez mesurer à partir du centre exact de la goupille de montage jusqu'au centre de la goupille opposée pendant que l'unité est complètement repliée. Ne mesurez jamais uniquement la longueur totale du corps du canon. Cette mesure précise broche à broche représente avec précision la véritable enveloppe de montage requise pour un montage correct du châssis.
R : Non. Bien que l'extension dicte l'angle final, le simple fait d'installer une unité plus longue risque d'entraîner un désastre. Le dépassement des limites structurelles de votre charnière arrière ou du dégagement du châssis entraîne de graves contraintes mécaniques. Cela augmente considérablement le risque de chargement latéral et de renversement catastrophique du véhicule lors du déversement.
R : Une erreur de mise en scène se produit lorsque des manchons séquentiels raccrochent ou se déplacent complètement dans le désordre. Cela provient généralement de déséquilibres de charge utile, de pression emprisonnée dans les unités à double effet ou de rayures physiques sur des étages métalliques spécifiques. Le fluide hydraulique contaminé obstrue également les ports internes, perturbant le bon transfert du fluide.
