Incompatibilité entre une prise de force (PDF) et un La pompe hydraulique n'est pas seulement une inefficacité. C'est l'une des principales causes d'arbres cisaillés, de joints grillés et d'annulations de garanties dans les camions de travail. Spécifier la bonne combinaison nécessite de travailler en amont, depuis la demande de l'équipement jusqu'aux capacités de transmission du camion. Vous devez comprendre les exigences précises en matière de débit et de pression avant d’ouvrir un catalogue. Ignorer ces contraintes techniques compromet rapidement l’intégrité et la sécurité du système. L'établissement d'un cadre d'ingénierie rigide pour l'accouplement de ces composants garantit une fourniture d'énergie fiable. Cette planification minutieuse garantit le respect des règles de sécurité et élimine les temps d'arrêt coûteux des équipements. Nous vous expliquerons exactement comment faire correspondre ces systèmes complexes. Vous apprendrez à calculer les débits, à déterminer les rapports de vitesse corrects et à vérifier les limites de couple. Nous couvrons également les détails d'installation cruciaux tels que la rotation de l'arbre et les jeux de montage pour garantir une intégration parfaite.
Sélection du débit et de la pression : les GPM (gallons par minute) et le PSI (livres par pouce carré) de l'outil déterminent la taille de base de la pompe.
Les rapports de vitesse doivent s'aligner : un fonctionnement en dehors du régime cible du moteur et du rapport de vitesse de prise de force entraîne une cavitation de la pompe ou une surchauffe catastrophique.
La rotation est contre-intuitive : une prise de force et une pompe hydraulique à montage direct doivent avoir des sens de rotation opposés pour fonctionner correctement.
Les dégagements de montage sont importants : le montage direct (brides SAE) est efficace, mais le montage à distance (transmission) est nécessaire lorsque l'interférence du châssis est un problème.
Avant de sélectionner un matériel, vous devez établir les objectifs de performance exacts du système hydraulique du camion. L'outil attaché au camion gère des charges et des temps de cycle spécifiques. Vous ne pouvez pas deviner ces seuils opérationnels. Travailler à rebours à partir de la demande de l’application garantit une sélection réussie des composants.
Commencez par identifier la pression de fonctionnement maximale. Les vérins et moteurs hydrauliques nécessitent une force spécifique pour soulever ou faire pivoter des charges. Cette force dicte la pression requise en livres par pouce carré (PSI). Ensuite, déterminez le débit nécessaire. Le débit mesure en gallons par minute (GPM). Le débit dicte directement la vitesse de fonctionnement de l'équipement.
Suivez ces étapes pour établir des calculs de base :
Identifiez les dimensions d’alésage et de course des cylindres du système.
Calculez le volume total de liquide nécessaire pour les étendre complètement.
Divisez ce volume par la durée du cycle de fonctionnement souhaité.
Déterminez le poids maximum que le cylindre doit soulever pour trouver le pic PSI.
Ajoutez une marge de sécurité standard aux deux chiffres pour éviter les sous-performances.
Les camions de travail courants fonctionnent dans des zones de pression prévisibles. Les camions à benne basculante fonctionnent généralement entre 2 000 et 2 500 PSI. Les ascenseurs aériens complexes peuvent nécessiter une pression continue supérieure à 3 000 PSI. Connaître votre zone exacte évite les inadéquations critiques.

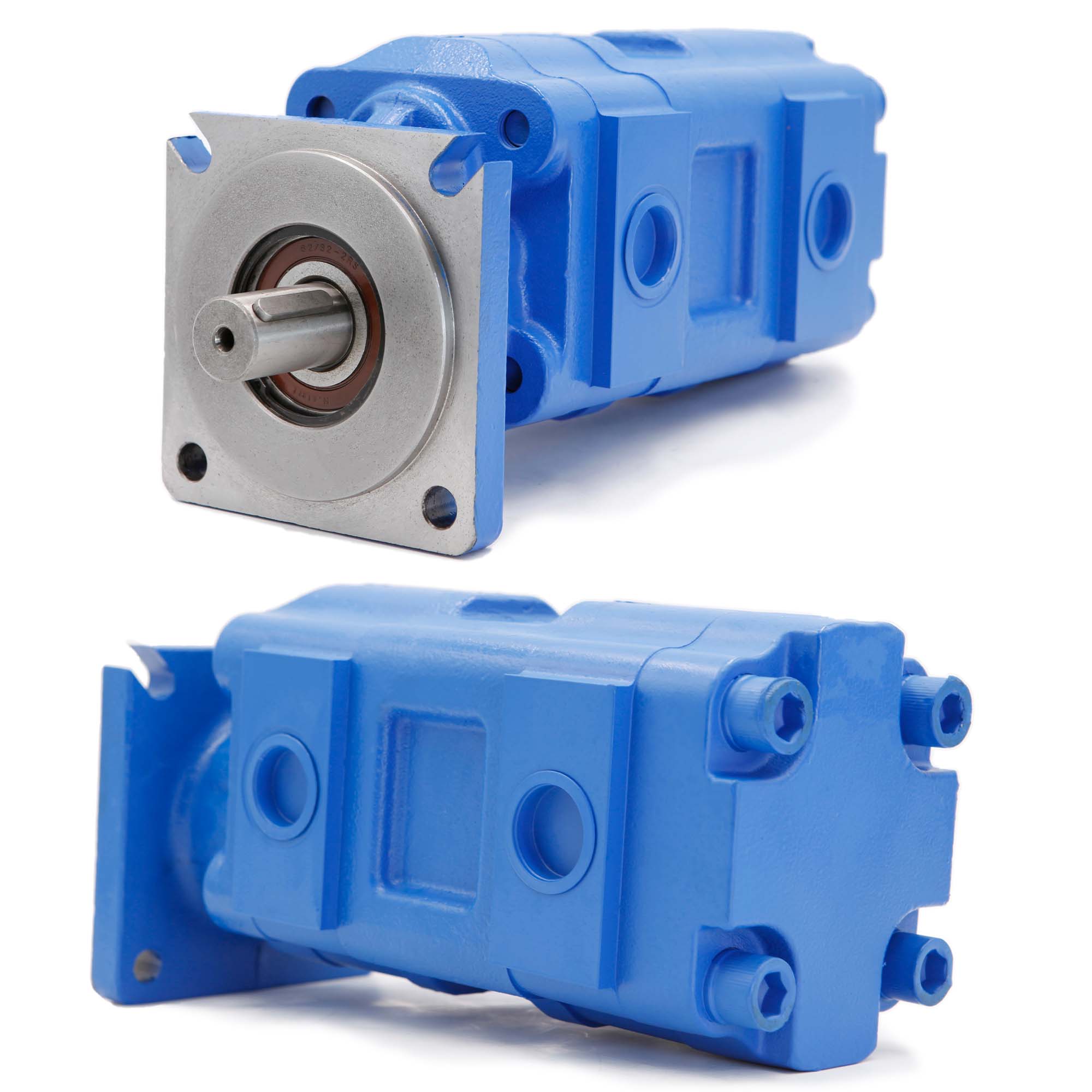

Vous devez choisir une conception interne adaptée à l'application. Une norme La pompe à engrenages de prise de force est souvent largement suffisante. Ils offrent une puissance économique et une durabilité robuste. Ils s'avèrent très fiables pour les systèmes à débit fixe. Les bennes standards et les palans simples en dépendent fortement. Cependant, les pompes à piston répondent à des besoins totalement différents. Ils gèrent efficacement la cylindrée variable. Les configurations complexes à haute pression nécessitent des architectures à piston pour ajuster le débit à la demande.
Une spécification excessive du PSI crée des problèmes cachés. Cela conduit à une génération inutile de chaleur dans le réservoir de fluide. Cela ajoute une contrainte extrême aux joints internes et aux vannes. Spécifiez exactement ce que l'application exige. Ensuite, appliquez une marge de sécurité stricte de 10 à 15 pour cent. Cette approche protège votre investissement tout en maximisant l’efficacité.
Fonctionnalité |
Architecture des engrenages |
Architecture des pistons |
|---|---|---|
Type de débit |
Déplacement fixe |
Cylindrée variable ou fixe |
Plage de pression |
Jusqu'à 3 000 PSI |
Jusqu'à 6 000+ PSI |
Tranche de coût |
Très rentable |
Investissement premium |
Tolérance aux contaminations |
Élevé (pardonneur) |
Faible (nécessite une filtration élevée) |
Meilleure application |
Treuils à benne basculante, charrues de base |
Grues, véhicules lourds à ordures |
Le débit de fluide dépend fortement de la vitesse de l'arbre d'entrée. Une unité ne fournit son GPM nominal qu’à un régime d’entrée spécifique. Faire correspondre la puissance de la transmission à la vitesse optimale de la pompe reste une tâche d’ingénierie cruciale.
Définissez d'abord le régime moteur de fonctionnement standard. Les camions de travail stationnaires tournent généralement entre 1 000 et 1 500 tr/min pendant leur fonctionnement. Cette gamme fournit une puissance stable du moteur diesel. Vous devez éviter un piège d'installation courant. Ne basez pas les calculs de débit sur le régime de ralenti standard du moteur. Les camions tournent au ralenti trop bas pour les travaux hydrauliques lourds. N'utilisez les chiffres de ralenti que si le camion est équipé d'un module électronique de ralenti élevé actif. Un réglage du ralenti plus élevé garantit un volume de liquide adéquat lors du levage de charges lourdes.
Vous devez aligner la vitesse de sortie de la transmission sur les exigences du système. Cela nécessite de calculer le régime d'entrée final. Utilisez cette formule spécifique : RPM du moteur multiplié par le Le rapport de vitesse de la prise de force est égal au régime de la pompe.
Par exemple, supposons un régime moteur de 1 200 tr/min associé à un rapport de 125 % (1,25). Cette combinaison produit une vitesse d'arbre finale de 1 500 tr/min. Un calcul approprié permet au fluide de se déplacer de manière optimale.
De mauvais ratios entraînent de graves problèmes opérationnels. Un rapport trop bas entraîne un fonctionnement lent de l’équipement. Les engrenages internes tournent tout simplement trop lentement pour déplacer efficacement le fluide. À l’inverse, un ratio trop élevé invite à un désastre mécanique. Cela provoque une cavitation fluide rapide. Le fluide s'aère à l'intérieur du boîtier car il ne peut pas entrer assez vite. Les bulles d'aspirateur implosent contre les surfaces métalliques. Cela détruit les composants internes en quelques heures seulement.
La vitesse fournit le débit de fluide nécessaire. Le couple fournit une pression brute. La prise de mouvement doit transférer une force de rotation importante en toute sécurité. Il doit supporter cette charge sans cisailler les dents de l'engrenage de transmission.
Vous avez besoin d’estimations précises du couple avant de tourner une clé. Utilisez la formule standard de l'industrie pour trouver la demande exacte : Couple (lb-ft) = (PSI × GPM × 36,77) / RPM de la pompe. Le nombre 36,77 représente un facteur de conversion industriel fixe.
Ce calcul révèle la force de torsion physique nécessaire pour le travail. Cependant, vous êtes confronté à de sérieuses limitations en matière de données. Les données sur les engrenages de transmission varient considérablement selon les fabricants. Vérifiez toujours le couple nominal maximum autorisé disponible en toute sécurité. Vérifiez le rapport de transmission spécifique où l'unité s'engagera. Une demande hydraulique à couple élevé peut facilement démonter les engrenages de transmission les plus faibles. Ne dépassez jamais les limites publiées par le fabricant de la transmission.
La durée de fonctionnement dicte les limites de durabilité des composants. Nous distinguons nettement deux grandes catégories.
Service intermittent : systèmes fonctionnant moins de 5 minutes toutes les 15 minutes. Les palans à benne basculante et les camions roll-off entrent dans cette catégorie. Ils soulèvent une charge, la laissent tomber et se reposent.
Service continu : systèmes nécessitant un fonctionnement constant et ininterrompu. Les chasse-neige, les épandeurs de glace et les balayeuses de rue nécessitent un service continu. Ils fonctionnent constamment pendant des heures.
La mise en œuvre dans le monde réel nécessite une extrême prudence. Les cycles de service continus génèrent une chaleur massive et soutenue. Ils nécessitent généralement un déclassement de la capacité de couple maximale. Vous devez réduire la limite de couple publiée d'environ 30 %. Ce tampon évite une surchauffe grave. Il maintient les roulements internes intacts et empêche la dégradation prématurée des joints.
En supposant que le sens de rotation provoque des pannes massives du système. Il s’agit de l’erreur d’installation la plus fréquente et la plus coûteuse. Si les deux unités tournent exactement dans la même direction, le système tombe en panne instantanément. Les engrenages internes n'aspireront pas de liquide du réservoir. Ils se tariront et se détruiront en quelques secondes.
Vous devez suivre la règle stricte de rotation inverse. La réalité mécanique nécessite une inspection minutieuse avant l’assemblage. Tenez-vous directement face à l’arbre de sortie de la prise de force. Observez sa rotation désignée. S'il tourne dans le sens des aiguilles d'une montre (main droite), vous devez le noter attentivement. L'unité hydraulique correspondante doit tourner dans le sens inverse des aiguilles d'une montre (à gauche) lorsqu'elle fait face à son arbre d'entrée.
Pensez-y logiquement. Les deux composants se font face lors du montage. Si vous tenez vos mains face à face, elles doivent tourner dans des directions opposées pour s'emboîter. Faire correspondre une sortie à droite avec une entrée à droite provoque de graves conflits d'engrenages et une perte totale d'aspiration.
Ne présumez pas que la rotation du moteur dicte la rotation finale de la puissance. La rotation du moteur n’équivaut pas automatiquement à la rotation de la prise de mouvement. L'engrenage interne change tout.
Le nombre d'engrenages à l'intérieur du boîtier dicte la rotation finale de la sortie. Une unité standard peut avoir deux vitesses. Un autre modèle pourrait utiliser trois vitesses. L'ajout d'un pignon intermédiaire interne inverse entièrement la direction de sortie finale. Vérifiez toujours la fiche technique officielle. Ne devinez jamais la rotation en fonction du ventilateur du moteur du camion ou de la puissance de transmission standard.
Des spécifications parfaitement adaptées ne signifient rien sans autorisation physique. Le matériel doit être bien ajusté dans les rails du châssis du camion. Il doit dégager le tunnel de transmission, les tuyaux d'échappement et les traverses.
Le montage direct boulonne l'unité de transmission hydraulique directement sur la prise de mouvement. Nous évaluons les options utilisant des brides standardisées. Les configurations courantes incluent les modèles SAE A, B ou C. Ceux-ci comportent des conceptions à 2 ou 4 boulons. Les camions européens utilisent souvent des modèles à 4 boulons conformes à la norme ISO.
Le montage direct offre des avantages opérationnels évidents :
Il offre un environnement de travail plus sûr.
Il élimine complètement les pièces mobiles de la transmission externe.
Cela nécessite beaucoup moins d’entretien de routine.
Cela réduit le temps global d’installation.
Cependant, de sérieux inconvénients existent. Vous êtes confronté à des limitations strictes d’espace sous la cabine. Le cheminement des gaz d'échappement interfère souvent avec le boîtier. Les traverses de cadre bloquent fréquemment les modèles à plus grande cylindrée. Vous devez mesurer l'enveloppe physique avant de sélectionner une configuration de montage direct.
Les interférences du châssis obligent à des solutions d’ingénierie alternatives. Vous devez évaluer l’utilisation d’une configuration montée à distance. Cette configuration relie les composants via une transmission tubulaire à joint en U. Vous montez l'unité hydraulique plus bas sur les rails du châssis.
La mise en œuvre nécessite une attention particulière à la mécanique de la transmission. Vous devez maintenir une phase de transmission appropriée pendant l'assemblage. Les jougs d'extrémité doivent s'aligner parfaitement pour annuler les vibrations. Vous devez également contrôler de près les angles des articulations de travail. Gardez ces angles de fonctionnement inférieurs à 15 degrés. Des vibrations destructrices se produisent en dehors de cette plage étroite. Les vibrations déchirent rapidement les joints d’entrée, brisent les roulements et provoquent une séparation complète de la transmission.
Une intégration réussie nécessite de suivre une séquence d’ingénierie rigide. Vous devez déterminer avec précision le GPM et le PSI avant toute autre chose. Faites correspondre correctement le régime moteur cible et le rapport de vitesse pour éviter la cavitation. Vérifiez les limites de couple opérationnel directement par rapport aux valeurs nominales de la transmission. Assurer une rotation opposée de l’arbre pour garantir l’aspiration du fluide. Enfin, confirmez l'autorisation physique du châssis avant de finaliser toute commande de matériel.
Les acheteurs doivent recueillir immédiatement les informations techniques critiques. Trouvez le numéro d'identification du véhicule (VIN) exact de votre camion. Enregistrez la marque exacte de la transmission et les données de la plaque de modèle. Cartographiez avec précision les exigences en matière de débit et de pression des équipements. Prenez ces mesures concrètes avant de consulter un intégrateur hydraulique. La disponibilité de ces données évite des erreurs de concordance coûteuses et garantit des années de service fiable sur le terrain.
R : Non. La pompe doit correspondre parfaitement à la rotation de sortie de la prise de force, à la bride de montage (par exemple, SAE B), au nombre de cannelures de l'arbre et à la limite de couple. Une non-concordance de l'un de ces paramètres entraînera une défaillance mécanique, des fuites de fluide ou une incapacité à monter les composants ensemble.
R : Une vitesse excessive de la pompe conduit directement à la cavitation. Le liquide hydraulique ne peut pas pénétrer assez rapidement dans le boîtier. Cela crée des bulles de vide dans le flux de fluide. Ces bulles implosent violemment sous la pression, arrachant les surfaces métalliques intérieures et détruisant rapidement l'unité.
R : La rotation est spécifiée par le fabricant en fonction de la configuration des engrenages internes de l'unité et de la transmission spécifique du camion. Vous ne pouvez pas le deviner en regardant le moteur. Il doit être confirmé exclusivement via la fiche technique de l'unité avant l'achat des composants correspondants.
